Einkenni starfsumhverfis hverflablaða

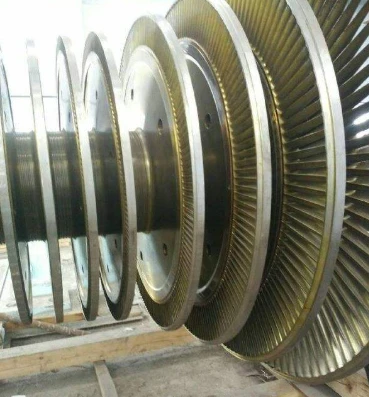

Vinnuumhverfi gufu hverflablaða er mjög flókið og harkalegt. Sérstaklega er hægt að skipta þeim í þrjá hluta: háa, miðlungs og lágþrýstingshluta. Í samanburði við blöðin í háum og miðlungs þrýstingshlutum hafa vinnuskilyrði síðustu blaðanna í lágþrýstingshluta lágþrýstings gufu hverflunnar eftirfarandi einkenni: gufuþrýstingurinn á síðasta stigi lágþrýstingshlutanar er lægri en andrúmsloftsþrýstingurinn, rennslishraði gufu er verulega aukinn og rennslið er flókið; Gufan á síðasta stigi lágþrýstingshlutans hefur mikið rakastig og vatnsdroparnir í gufunni hafa veruleg áhrif á blaðin; Þegar gufu hverfillinn er í gangi við breytilegar aðstæður breytir vinnuástandi síðasta blaðs lágþrýstingshlutans mest, sem hefur alvarlega áhrif á styrk þess og titring; Síðasta blað lágþrýstingshlutans er lengri en önnur blað og styrktaraðstæður eru strangari.
Þessi einkenni krefjast þess að hönnun lágþrýstingshlutanar á síðustu stigum verði að teljast ítarlegri og vandlega meðan á hönnun og framleiðsluferli lágþrýstings gufu hverfla. Almennt séð krefst hönnun lágþrýstingshlutanar á síðustu stigum blaðum fullkomnari greiningaráætlanir, fleiri útreikninga og flóknari byggingarhönnun en hönnun annarra blaðs. Framleiðslan er erfiðari, svo sem: rafmagns neisti og logi svala og hátíðni slökkt styrking blaðs, hitauppstreymis, leysir klæðningu, staðbundið leysir yfirborðs slökkt, útlæga innlagningu osfrv. Þrátt fyrir þetta, þá kemur skemmdir á síðustu blaðblöðunum enn frá og til.
2 Skemmdir form og orsakir síðasta stigsblöðanna í lágþrýstingshlutanum
Það eru til margar gerðir og orsakir skemmda á síðustu stigum blaðanna í lágþrýstingshlutanum, þær helstu eru: form og orsakir vélrænna tjóns; Form og orsakir tjóns sem ekki eru vélrænni.
Vélrænt skemmdir og orsakir: Til dæmis, erlendar harðar agnir fara inn í hverfann og skemmir blöðin, fastir hlutar inni í hverfinu falla af og skemmir blaðin, snúninginn og strokkinn eru ekki í takt vel eða strokkurinn er afmyndaður, sem veldur því að blöðin nudda gegn gufuþéttingunni, og grópar eru klæddar á Blaðshrænum osfrv. vélrænt skemmdir. Hægt er að meðhöndla þessa tegund tjóns með mismunandi ráðstöfunum eftir alvarleika þess og áhrifum á rekstur.
Óeðlilegt tjón og orsakir: Skemmdir af völdum tæringar á blöðum vegna lélegrar gufugæða; Skemmdir af völdum vatnsrofs af völdum áhrifa fljótandi vatns í blautum gufu. Þessi grein fjallar aðallega um tvö tjónsástæðan og meðferðaraðferðir lágþrýstingshlutanar: Greining á tjóninu orsakum af völdum tæringar á blöðum vegna lélegrar gufugæða og meðferðaraðferða.
Cause analysis: Usually, the low-pressure turbine blades are made of heat-resistant stainless steel. This material has good corrosion resistance because a dense and stable oxide protective film is formed on its surface. However, if the steam contains C02, S02, especially chloride ions, the protective film on the surface of the blade will be corroded and quickly develop in depth, causing corrosion to the blade, and the blade strength will be greatly reduced. Taking 2Cr13 stainless steel as an example, the bending fatigue strength in air at room temperature is 390 N/mm2 (unnotched specimen, stress cycle number n=5x107, the same below), and the bending fatigue strength in clean condensate water is still 275~315N/mm2. However, in an oxide solution with a NaCl content of >1%, beygjuþreytustyrkur lækkar mikið í 115 ~ 135 N/mm2. Minni þreytustyrkur þýðir styttan þjónustulíf. Með hljóðfæraskoðun lokablöðanna kom í ljós að tæring á lágþrýstingsblöðunum átti sér stað að mestu á hverju stigi í blautum gufusvæðinu og staðbundin tæring átti sér stað oft á yfirborði blaðsins undir kvarða laginu, sem síðan stækkaði til að mynda sprungur. Áframhaldandi aðgerð mun valda brotum blaðs vegna tæringarþreytu. Skoðun og greining á brotnu blöðunum með tækjum sýndi að lagið seti setu innihélt klóríð.
